Fachartikel Der baumstatische Zugversuch

Der baumstatische Zugversuch

Der baumstatische Zugversuch ist ein Präzisionsinstrument der eingehenden Baumuntersuchung. Er wird eingesetzt, wenn die Verkehrssicherheit eines Baumes durch Sichtkontrolle allein nicht ausreichend beurteilt werden kann und eine belastbare Aussage zur Stand- oder Bruchsicherheit erforderlich ist.

Die Beurteilung der Verkehrssicherheit von Bäumen verlangt mehr als Erfahrung, Sichtkontrolle und den Blick auf sichtbare Defektsymptome. Ein Baum ist kein genormtes Bauteil, sondern ein lebendes, wachsendes und auf Schäden reagierendes Tragwerk. Höhlungen, Fäulen, Risse oder Pilzfruchtkörper können Hinweise auf eine reduzierte Sicherheit sein. Sie beweisen sie aber nicht.

Ebenso wenig ist ein äußerlich vitaler Baum automatisch stand- oder bruchsicher. Die fachliche Aufgabe besteht darin, die vorhandene Tragfähigkeit mit den zu erwartenden Lasten zu vergleichen.

Genau hier setzt der baumstatische Zugversuch an. Sein besonderer Wert liegt darin, dass nicht nur ein Schaden beschrieben, sondern die mechanische Reaktion des konkreten Baumes unter definierter Belastung gemessen wird. Gerade bei Altbäumen mit erheblichen Defektsymptomen ist diese Differenzierung entscheidend, weil viele dieser Bäume trotz sichtbarer Schäden noch über erhebliche Sicherheitsreserven verfügen können.

Von Alexander Kraus, Sachverständiger für Baumpflege und Baumsanierung

Grundprinzip: Last gegen Tragfähigkeit

Baumstatik ist im Kern die Gegenüberstellung zweier Größen: Auf der einen Seite stehen die zu erwartenden Windlasten, auf der anderen Seite die Tragfähigkeit von Stamm, Krone, Wurzeln und Boden-Wurzel-Verbund.

Sicherheit entsteht nicht aus dem Fehlen von Defekten, sondern aus ausreichender Reserve gegenüber der maßgeblichen Belastung. Ein Baum mit sichtbarer Höhlung kann ausreichend sicher sein. Ein äußerlich unauffälliger Baum kann dagegen bei verdeckten Wurzelschäden kritisch sein.

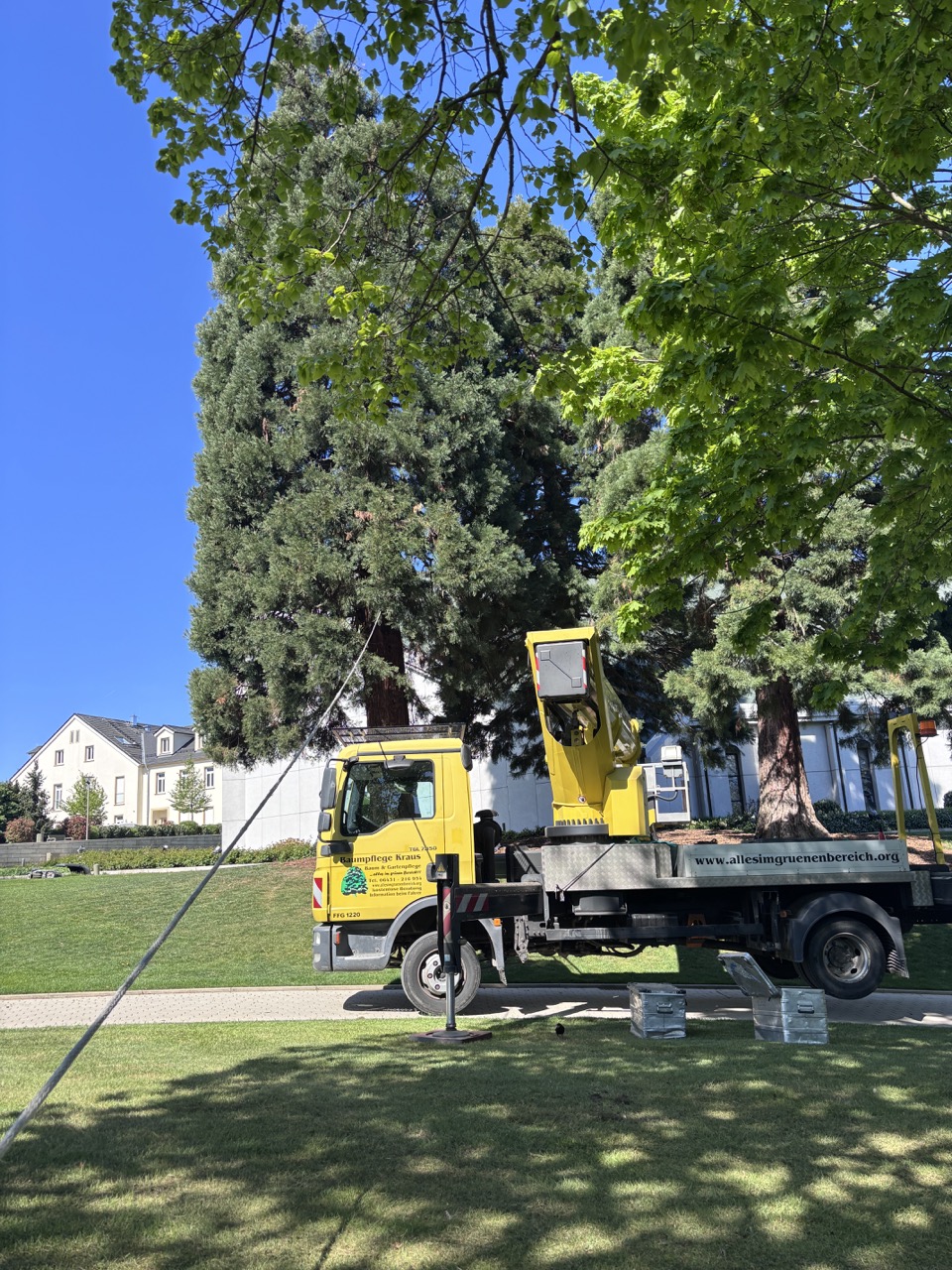

Der Zugversuch bildet diese Grundidee in einem kontrollierten Messverfahren ab. Über ein in der Krone oder im oberen Stammbereich befestigtes Seil wird mit einer Handwinde eine geringe quasi-statische Ersatzlast in den Baum eingeleitet.

Der Baum wird dabei nicht „auf Festigkeit geprüft“ wie ein technisches Bauteil im Labor. Er wird nur so weit belastet, dass seine Reaktion im elastischen, reversiblen Bereich messbar wird. Die tatsächliche Versagenslast wird anschließend rechnerisch aus den Messdaten abgeleitet.

Fachlich besteht die Methode aus vier aufeinanderfolgenden Schritten:

• Messung der Baumreaktion unter Last,
• Extrapolation der Tragfähigkeit,
• Windlastanalyse,
• Bewertung durch Ermittlung von Sicherheitsfaktoren.

Erst diese vollständige Kette macht aus der Messung eine verkehrssicherheitsrelevante Aussage.

Was beim Zugversuch tatsächlich gemessen wird

Während der Belastung werden mehrere Messgrößen kontinuierlich erfasst. Im Mittelpunkt stehen die eingeleitete Kraft, die Dehnung beziehungsweise Stauchung der Randfasern im Stamm und die Neigung der Wurzelplatte.

Damit werden die beiden wesentlichen Versagensarten eines Baumes getrennt betrachtet:

• Bruchversagen im Stamm oder in tragenden Baumteilen,
• Kippversagen durch unzureichende Verankerung im Boden-Wurzel-Verbund.

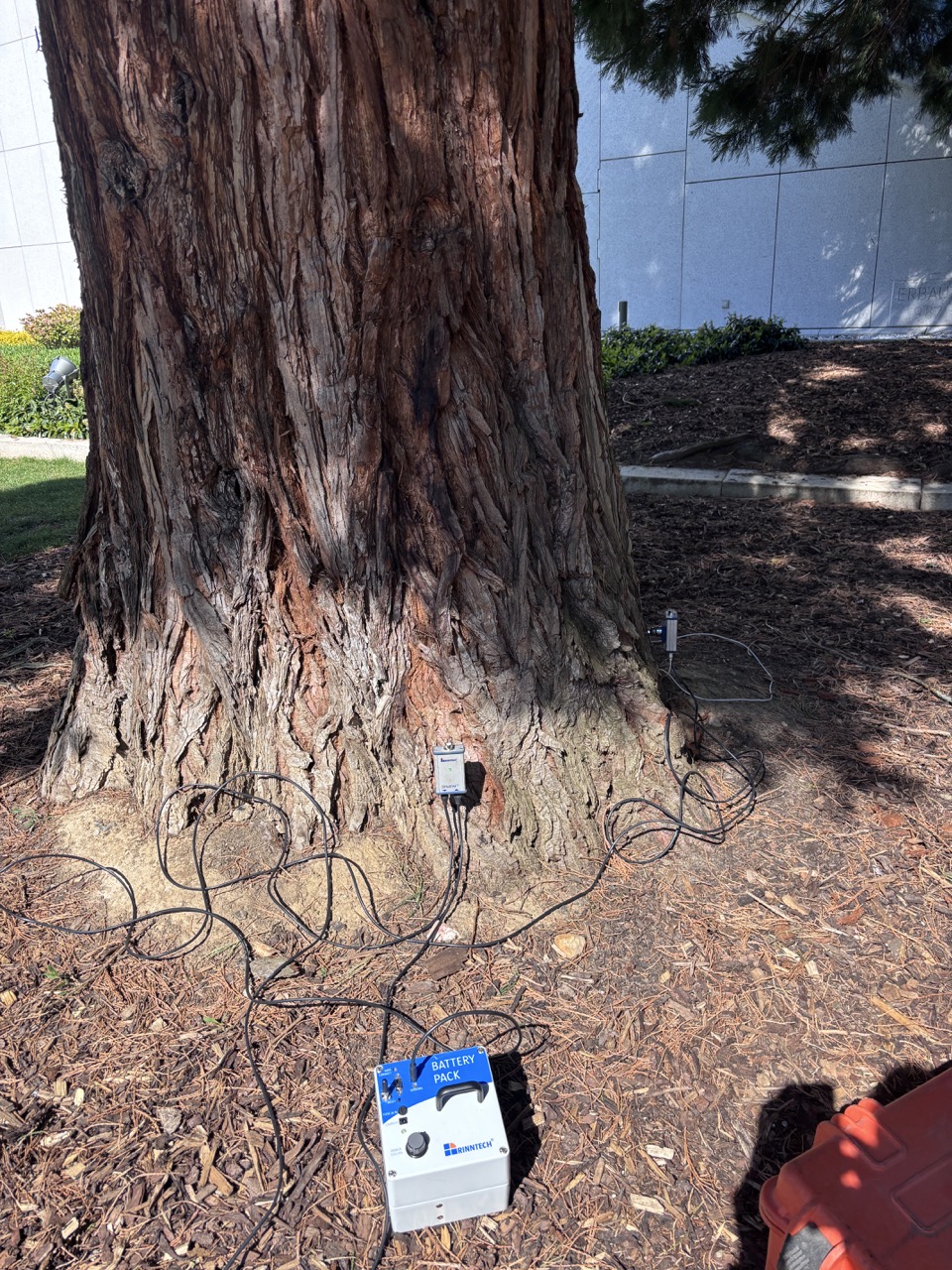

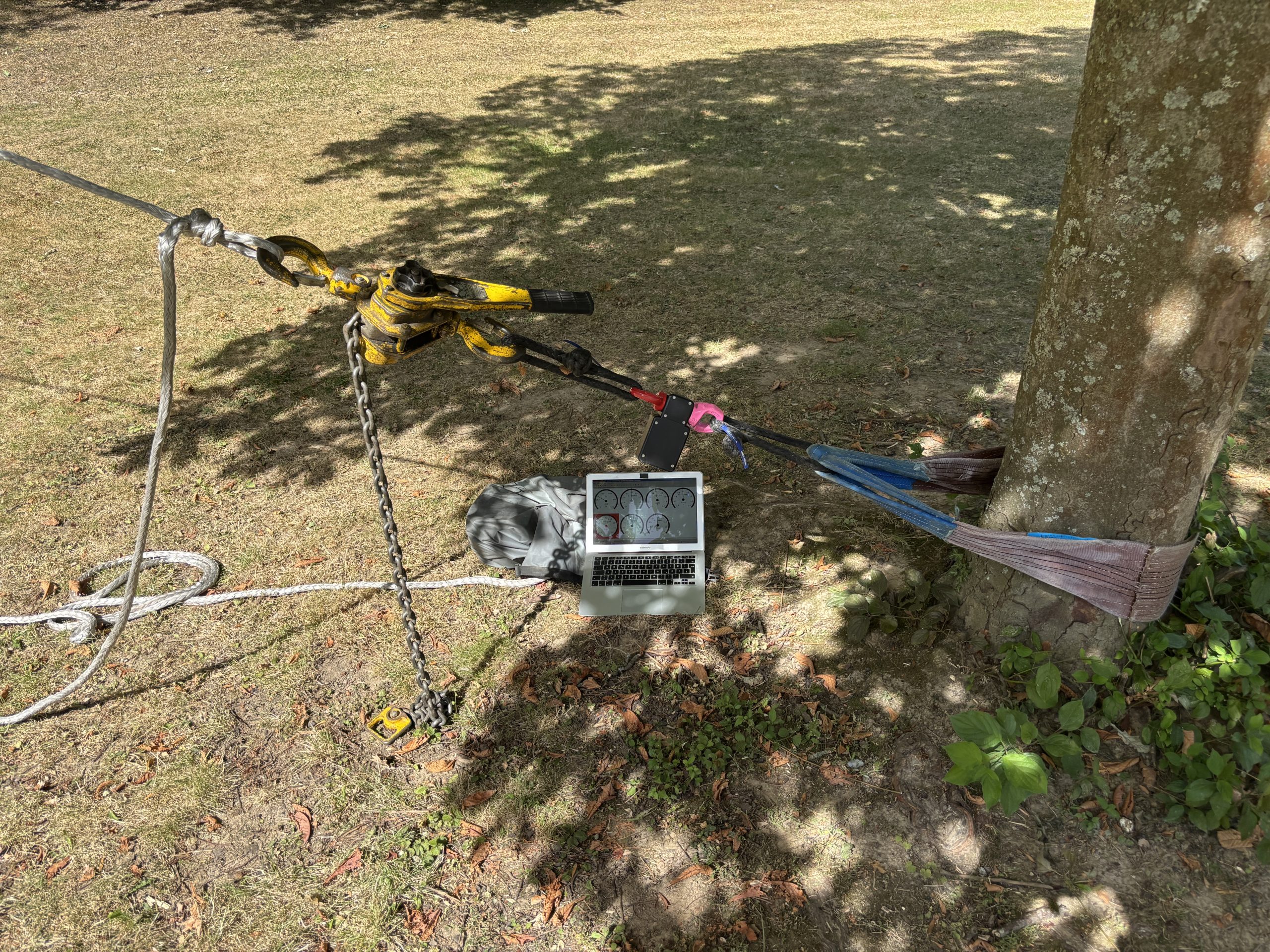

Für die Kraftmessung wird ein Dynamometer eingesetzt. Die Verformung des Stammes erfassen Elastometer, die kleinste Längenänderungen der Holzfasern registrieren. Die Bewegung des Wurzeltellers wird mit Inclinometern gemessen.

Die Messgeräte erfassen Reaktionen, die mit bloßem Auge nicht sichtbar sind. Dadurch lässt sich der Baum in einem Belastungsbereich untersuchen, der weit unterhalb einer Schädigung liegt.

Die Messung wird beendet, bevor bleibende Verformungen entstehen. Bei der Untersuchung der Verankerung wird im Zugversuch maximal eine Neigung von 0,25° eingestellt. Bis zu diesem Punkt gilt die Verformung als vollständig reversibel, ohne dauerhafte Schäden am Wurzelsystem.

Bruchsicherheit: Was die Faserverformung verrät

Beim Biegen eines Stammes entstehen Druck- und Zugspannungen in den Randfasern. Ein intakter Stamm mit ausreichendem Querschnitt verformt sich unter Last anders als ein hohler, fauler oder lokal geschädigter Stamm.

Die gemessene Faserstauchung oder Faserdehnung erlaubt Rückschlüsse darauf, wie nahe der Baum bei einer bestimmten Belastung an die materialbedingte Grenze seiner Tragfähigkeit kommt.

Die Messung allein ist jedoch noch keine Bruchsicherheitsbewertung. Die erfassten Verformungen müssen auf definierte Grenzwerte extrapoliert werden.

Entscheidend ist dabei die Qualität der Messreihe:

• ausreichend viele Messwerte,
• ein klar erkennbarer elastischer Bereich,
• plausible lineare Beziehung zwischen Last und Verformung,
• sinnvolle Sensorposition,
• fachlich richtiger Lastansatz,
• Plausibilitätskontrolle der Messdaten.

Bei wenigen Messwerten oder geringer Ausnutzung des elastischen Bereichs sinkt die Aussagekraft der Hochrechnung. Für die Praxis bedeutet das: Der Zugversuch ist kein bloßer Gerätetest, sondern ein sachverständiges Mess- und Bewertungsverfahren.

Standsicherheit: Die Verankerung im Boden

Beim Kippversagen versagt nicht der Stamm, sondern der Boden-Wurzel-Verbund. Die Wurzelplatte beginnt sich unter Last zu neigen. Bei zunehmender Belastung reißen Wurzeln, Boden wird verdrängt, und der Baum kippt.

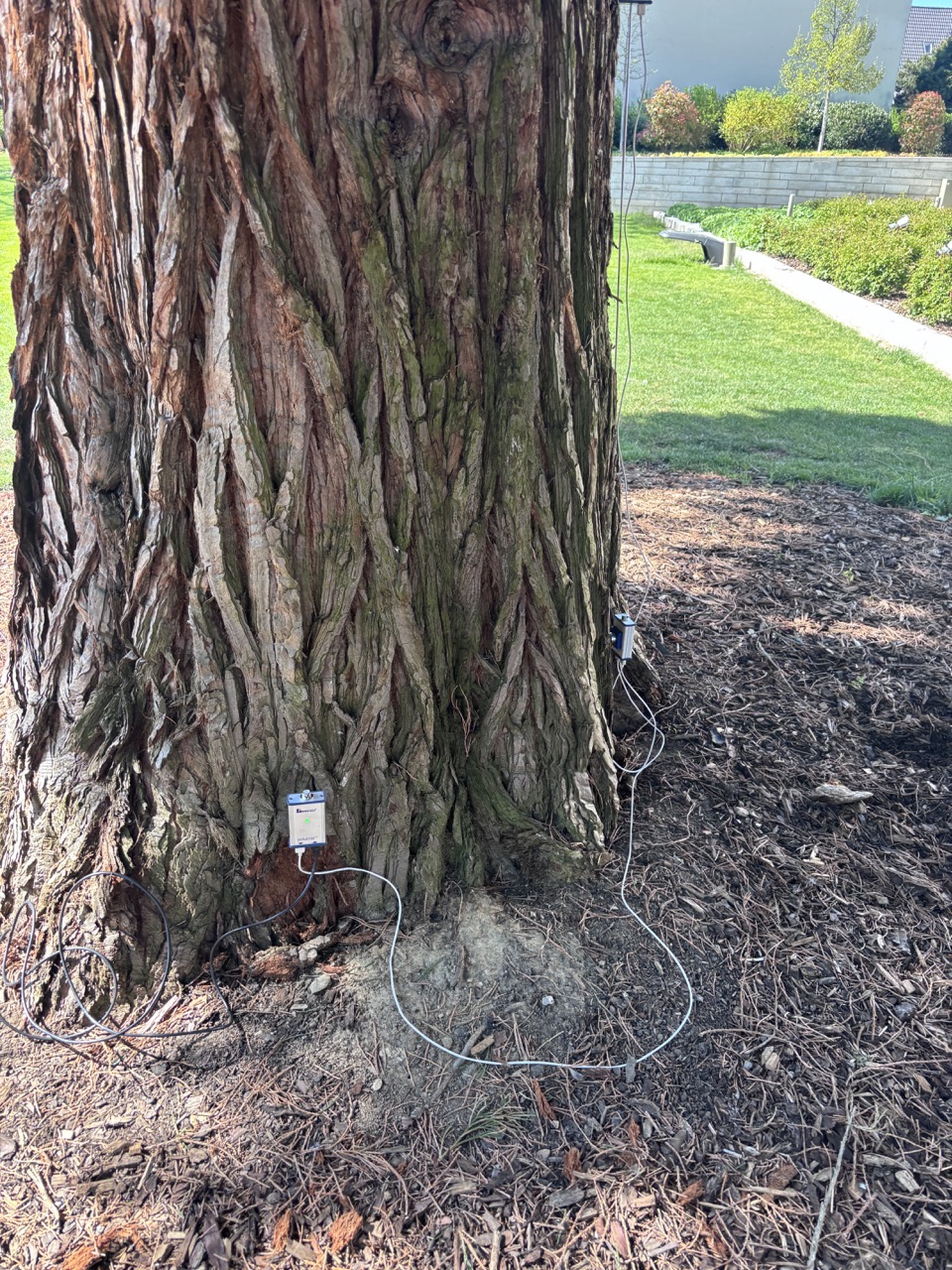

Der Zugversuch nutzt die Neigung am Stammfuß als Indikator für die Verankerungskraft. Die Last, die für eine geringe Neigung erforderlich ist, wird auf eine rechnerische Kipplast hochgerechnet.

Untersuchungen zeigen, dass zwischen dem Biegemoment bei 0,25° Neigung und der maximalen Kipplast häufig ein enger Zusammenhang besteht. Gleichzeitig ist bekannt, dass Baumart, Wurzelarchitektur, Bodenart, Bodenfeuchte und Temperatur die Verankerung beeinflussen.

Deshalb darf die Standsicherheitsbewertung nie losgelöst vom Standort erfolgen.

Besonders wichtig ist der Boden. Mit zunehmender Bodenfeuchte kann die Verankerung geschwächt werden. Bei starkem Frost können rechnerische Standsicherheiten dagegen überschätzt werden, weil gefrorener Boden den Wurzelraum künstlich versteift.

Die Messbedingungen sind deshalb zu dokumentieren und fachlich einzuordnen. Ein Zugversuch bei ungünstigen oder nicht repräsentativen Bodenbedingungen kann zu Ergebnissen führen, die später falsch verstanden werden.

Windlastanalyse: Ohne Wind keine Baumstatik

Ein Zugversuch beantwortet nicht die Frage, ob ein Baum abstrakt „stark“ ist. Er beantwortet die Frage, ob seine Tragfähigkeit im Verhältnis zur zu erwartenden Windlast ausreicht.

Deshalb ist die Windlastanalyse kein Zusatz, sondern ein Kernbestandteil der Methode.

Berücksichtigt werden unter anderem:

• Baumhöhe,
• Kronenfläche,
• Lastschwerpunkt,
• Kronenform,
• Belaubung,
• Standort,
• Geländerauigkeit,
• Turbulenz,
• Düseneffekte,
• dynamische Eigenschaften des Baumes.

Ein freistehender Baum auf exponiertem Standort ist anders zu bewerten als ein Baum im geschützten Bestand oder im städtischen Innenhof. Ebenso verändert ein Kronenrückschnitt die Windangriffsfläche und damit die Lastannahme.

Dynamische Effekte sind besonders anspruchsvoll. Bäume sind keine starren Masten. Äste, Zweige und Blätter wirken dämpfend, verändern den Windwiderstand und verteilen Bewegungsenergie im Kronenraum.

Gerade deshalb müssen dynamische Aspekte in die Windlastabschätzung einfließen, auch wenn der eigentliche Zugversuch als statische Belastung durchgeführt wird.

Der Sicherheitsfaktor: Zahl mit fachlichem Kontext

Das Ergebnis der Auswertung ist in der Regel ein Sicherheitsfaktor. Er beschreibt, wie groß die Reserve der Tragfähigkeit gegenüber der angesetzten Windbelastung ist.

Entspricht die Widerstandskraft genau der erwarteten Last, liegt der Sicherheitsfaktor bei 1. In der Baumstatik wird üblicherweise ein Sicherheitsfaktor von 1,5 gefordert.

Dieser Wert ist aber nur sinnvoll interpretierbar, wenn er mit der visuellen, biologischen und standörtlichen Beurteilung verknüpft wird.

Ein Sicherheitsfaktor ist keine isolierte Wahrheit. Er ist das Ergebnis aus Messung, Modellannahmen, Materialkennwerten, Windlastanalyse und sachverständiger Bewertung.

Ein Baum mit rechnerisch ausreichender Sicherheit kann dennoch ungünstige Entwicklungstendenzen zeigen, etwa fortschreitende Fäule, Vitalitätsverlust oder Standortveränderungen. Umgekehrt kann ein auffällig hohler Baum bei günstiger Geometrie, ausreichender Restwand, reduzierter Krone und gutem Standort noch verkehrssicher sein.

Die Zahl ist wichtig. Aber sie wird erst durch den fachlichen Kontext belastbar.

Wann der Zugversuch angewendet wird

Der Zugversuch gehört zur eingehenden Baumuntersuchung. Er ist nicht Bestandteil der routinemäßigen Regelkontrolle und nicht für jeden Baum erforderlich.

Eingesetzt wird er, wenn eine visuelle Kontrolle keine ausreichend belastbare Aussage erlaubt und die Entscheidung eine höhere diagnostische Sicherheit verlangt.

Typische Einsatzfälle sind:

• alte oder wertvolle Bäume mit erheblichen Defektsymptomen,
• Höhlungen im Stamm oder Stammfuß,
• relevanter Pilzbefall,
• Risse oder Stammfußschäden,
• Verdacht auf Wurzelbeeinträchtigungen,
• unklare Standsicherheit nach Bauarbeiten,
• Naturdenkmäler und stadtbildprägende Bäume,
• Entscheidungen über Erhalt, Fällung oder Kroneneinkürzung.

Gerade bei Naturdenkmalen und sehr alten Bäumen, geschützten Einzelbäumen oder Bäumen an sensiblen Standorten kann der Zugversuch helfen, Erhalt oder Eingriff fachlich zu begründen.

Die Methode ist auch geeignet, Maßnahmen wie Kroneneinkürzungen nicht nur pauschal, sondern anhand veränderter Windlasten und Sicherheitsreserven zu bewerten.

Sinnvoll ist der Zugversuch insbesondere dann, wenn die Alternative ohne Messung nur zwischen Fällung aus Vorsicht und Erhalt aus Hoffnung bestünde. Sein Nutzen liegt darin, diese Grauzone zu verkleinern.

Wann der Zugversuch nicht angezeigt ist

Nicht jeder Baum mit Defekt benötigt einen Zugversuch. Ist die Gefahr bereits eindeutig erkennbar, kann eine technische Untersuchung unnötig oder sogar unverantwortlich sein.

Ein weitgehend abgestorbener Baum, ein akut aufgerissener Stamm, eine frisch angehobene Wurzelplatte oder ein Baum mit eindeutigem, fortgeschrittenem Versagen verlangt häufig keine weitere rechnerische Verfeinerung, sondern eine unmittelbare Sicherungsentscheidung.

Ebenso ist der Zugversuch nicht das richtige Mittel, wenn die Fragestellung mit einfacheren Methoden ausreichend beantwortet werden kann.

Je nach Fall können andere Verfahren zielführender sein, etwa:

• eingehende visuelle Untersuchung,
• Sondierung,
• Pilzdiagnose,
• Standortanalyse,
• Bohrwiderstandsmessung,
• Schalltomografie,
• Freilegung des Stammfußes oder Wurzelbereichs.

Die Wahl der Methode richtet sich nach der Fragestellung, nicht nach der Verfügbarkeit eines Geräts.

Grenzen und Kritik

Der Zugversuch ist leistungsfähig, aber nicht unfehlbar. Kritische Auseinandersetzungen mit der Methode weisen zu Recht darauf hin, dass Bäume keine perfekten Rundbalken oder Hohlzylinder sind.

Sie besitzen exzentrische Höhlungen, unregelmäßige Querschnitte, Risse, Krümmungen, wechselnde Holzeigenschaften und anisotropes Materialverhalten. Wer solche Vereinfachungen ignoriert, erzeugt Scheingenauigkeit.

Diese Kritik entwertet den Zugversuch nicht. Sie beschreibt die Anforderungen an seine seriöse Anwendung.

Der fachlich richtige Umgang besteht darin, die Grenzen der Modelle zu kennen, Messwerte kritisch zu prüfen und Ergebnisse nicht mechanisch zu übernehmen.

Besondere Zurückhaltung ist geboten bei:

• komplexen Schadbildern,
• stark exzentrischen Fäulen,
• Längsrissen,
• möglichem Schubversagen,
• außergewöhnlichen Kronenformen,
• schwierigen Bodenverhältnissen,
• nicht repräsentativen Messbedingungen.

Gerade weil der Zugversuch Zahlen liefert, muss der Sachverständige erklären können, was diese Zahlen bedeuten – und was nicht.

Eine Nachkommastelle im Sicherheitsfaktor ersetzt keine baumbiologische Beurteilung.

Einordnung im Methodenmix

Die moderne Baumsicherheitsdiagnose entwickelt sich weg von Einzelverfahren und hin zu einer integrierten Bewertung.

Der Zugversuch kann dabei eine zentrale Rolle spielen, aber er ersetzt weder Sichtkontrolle noch Fachwissen. Beste Ergebnisse entstehen durch die Kombination visueller und technischer Untersuchungsmethoden.

Dazu gehören insbesondere:

• visuelle Baumkontrolle und VTA,
• Pilzdiagnose,
• Standort- und Wurzelraumbewertung,
• Bohrwiderstandsmessung,
• Schalltomografie,
• Windlastanalyse,
• baumbiologische Bewertung,
• Dokumentation im Rahmen eines Baumgutachtens.

Der besondere Vorteil des Zugversuchs liegt darin, dass er nicht nur Defekte abbildet, sondern das System Baum unter Last betrachtet: Stamm, Krone, Wurzeln, Boden und Standort wirken gemeinsam.

Damit beantwortet er eine Frage, die andere Verfahren nur indirekt beantworten können: Wie reagiert dieser konkrete Baum bei einer definierten Belastung?

Dokumentation und Nachvollziehbarkeit

Ein baumstatischer Zugversuch muss nachvollziehbar dokumentiert werden. Dazu gehört nicht nur das Messergebnis, sondern auch die Herleitung.

Eine fachlich belastbare Dokumentation sollte insbesondere enthalten:

• Anlass und Fragestellung der Untersuchung,
• Baumart, Standort und Verkehrserwartung,
• sichtbare Defektsymptome,
• Begründung für die Wahl des Zugversuchs,
• Messaufbau und Sensorpositionen,
• Kraftverlauf und Messdatenqualität,
• Windlastannahmen,
• ermittelte Sicherheitsfaktoren,
• Plausibilitätsprüfung,
• Bewertung der Stand- und Bruchsicherheit,
• Maßnahmenempfehlung und Kontrollintervall.

Nur so wird aus einem Messverfahren eine fachlich nachvollziehbare Entscheidungsgrundlage. Der Hinweis „Zugversuch durchgeführt“ reicht nicht aus. Entscheidend ist, ob die Schlussfolgerung aus Messdaten, Windlastanalyse und baumbiologischer Bewertung nachvollziehbar hergeleitet wurde.

Unsere Leistungen beim baumstatischen Zugversuch

Wir unterstützen private Eigentümer, Kommunen, Hausverwaltungen, Kirchengemeinden, Unternehmen und öffentliche Auftraggeber bei der fachgerechten Untersuchung und Bewertung von Bäumen.

Unsere Leistungen können insbesondere umfassen:

• fachliche Vorprüfung, ob ein Zugversuch sinnvoll ist,
• eingehende Baumuntersuchung bei unklarer Stand- oder Bruchsicherheit,
• Durchführung oder fachliche Begleitung baumstatischer Zugversuche,
• Auswertung von Messdaten und Sicherheitsfaktoren,
• Einordnung sichtbarer Defekte, Höhlungen, Fäulen und Pilzbefunde,
• Bewertung von Kroneneinkürzungen und Sicherungsmaßnahmen,
• Erstellung von Baumgutachten mit nachvollziehbarer Dokumentation,
• Beratung zu Erhalt, Pflege, Fällung oder weiteren Untersuchungen.

Wenn bei einem wertvollen, alten oder geschädigten Baum Zweifel an der Stand- oder Bruchsicherheit bestehen, kann ein baumstatischer Zugversuch helfen, eine fachlich belastbare Entscheidung zu treffen.

Fazit: Präzises Werkzeug sachverständiger Verantwortung

Der baumstatische Zugversuch ist eines der anspruchsvollsten und aussagekräftigsten Verfahren der eingehenden Baumuntersuchung. Er ist besonders wertvoll bei alten, bedeutenden oder geschädigten Bäumen, deren Erhalt fachlich geprüft werden soll.

Er schafft eine belastbare Grundlage für Entscheidungen über Erhalt, Fällung, Kroneneinkürzung, Kontrollintervalle oder weitere Untersuchungen.

Seine Stärke liegt nicht in der bloßen Messung, sondern in der fachgerechten Verbindung von Messdaten, Extrapolation, Windlastanalyse und baumbiologischer Bewertung.

Seine Grenze liegt dort, wo Modellannahmen unkritisch übernommen, Standortfaktoren vernachlässigt oder Zahlenwerte isoliert interpretiert werden.

Richtig angewendet, ist der Zugversuch kein Selbstzweck und kein technisches Alibi. Er ist ein präzises Werkzeug sachverständiger Verantwortung: Er hilft, gefährliche Bäume zu erkennen, vorschnelle Fällungen zu vermeiden und die Verkehrssicherheit mit dem Erhalt wertvoller Bäume in Einklang zu bringen.

Quellenangaben

• Brudi, E. (2015): TreeCalc.com – Baumsicherheitsberechnung Online. TreeConsult Brudi & Partner, Gauting.
• Detter, A.; Rust, S. (2013): Aktuelle Untersuchungsergebnisse zu Zugversuchen / Findings of recent research on the pulling test method. In: Jahrbuch der Baumpflege 2013, Haymarket Media, Braunschweig, S. 87–100.
• Detter, A.; Rust, S. (o. J.): Zum Kippverhalten von Bäumen. Resultate aktueller wissenschaftlicher Untersuchungen. Brudi & Partner TreeConsult / HAWK Göttingen.
• Brudi & Partner TreeConsult (o. J.): Erläuterungen zur Ermittlung der Bruch- bzw. Standsicherheit mit Hilfe der Elasto-Inclino-Methode (= Zugversuchsmethode). Brudi & Partner TreeConsult, Gauting.
• Siegert, B. (2010): Stand- und Bruchsicherheit von Bäumen online berechnen. Das Internet-Rechenprogramm TSE. AFZ-DerWald, 24/2010, S. 24.
• Siegert, B. (2012): Workshop für Zugversuche. AFZ-DerWald, 16/2012, S. 43.
• Siegert, B. (2013): Comparative Analysis of Tools and Methods for the Evaluation of Tree Stability. Results of a field test in Germany. Arborist News, April 2013, S. 26–31.
• Niemz, P. (2004): Physik des Holzes. ETH Zürich, Institut für Baustoffe / Holzphysik.
• Detter, A.; Bischoff, F.; Brudi, E. (o. J.): Dehnung und Elastizität in Baumpflege und SKT. Brudi & Partner TreeConsult / SAG Baumstatik e. V.
• James, K. / SAG Baumstatik e. V. (2013): Die Dynamik der Bäume im Wind. Baumzeitung, Ausgabe 1/2013, S. 15 ff.
• Mattheck, C.; Bethge, K.; Kraft, O. (o. J.): Sind die Versagenskriterien bei SIA und Zugversuch falsch? Forschungszentrum Karlsruhe, Institut für Materialforschung II.
• Oberer, F. (2018): Zweifelhafte Grundlagen der Zugversuche am Baum. Wald und Holz, 5/2018, S. 20–24.
• Sinn, T. (2017): Aufsatz zu Windlastermittlung und cW-Werten bei Bäumen. Pro Baum, 2/2017, S. 20–21.
• Siegert, T. (2015): Berechnung der Sicherheit von Bäumen. Mathematische Grundlage / TSE-Berechnungsprogramm. Präsentation, 15.05.2015.
